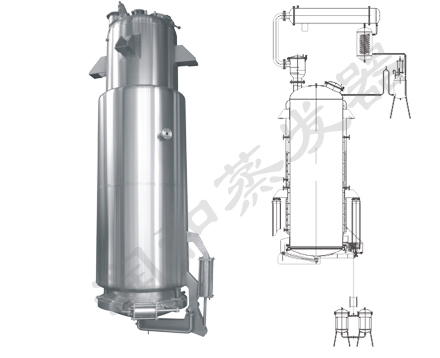

TQ-Z(DTH)直筒型提取罐
設備特點
本設備可用于中藥、食品、化工行業的常壓、微壓、水煎、溫浸、熱回流、強制循環、滲漉、芳香油提取及有機溶煤的回收等多種工藝操作。大小錐型提取罐突出來的特點是出渣非常方便，加熱效好。罐體配備CIP清洗自動旋轉噴洗球，測溫孔、防爆視孔燈、視鏡、快開式投料口等，確保操作簡便，符合GMP標準。設備內簡體材質為進口SUS304，夾套采用全封閉硅酸鋁毯保溫，外筒體貼SUS304亞光薄鋼板飾面。設備成套供應包括：除沫器、冷凝器、冷卻器、油水分離器、過濾器、氣缸控制臺等附件。

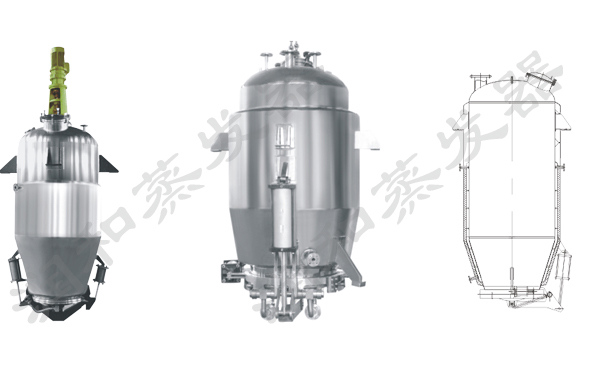

TQ-A(DTH)直錐型提取罐
設備特點
本設備可用于中藥、食品、化工行業的常壓、微壓、水煎、溫浸、熱回流、強制循環、滲漉、芳香油提取及有機溶煤的回收等多種工藝操作。罐體配備CIP清洗自動旋轉噴洗 球，測溫孔、防爆視孔燈、視鏡、快開式投料口等，確保操作簡便，符合GMP標準。設備內筒體材質為進口SUS304，夾套采用全封閉硅酸鋁毯保溫，外筒體SUS304亞光薄鋼板飾面。設備成套供應包括：除沫器、冷凝器、冷卻器、油水分離器、過濾器、氣缸控制臺等附件。

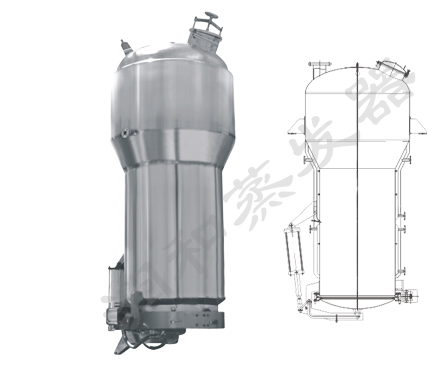

TQ-M(DTH)蘑菇型提取罐
設備特點
本設備可用于中藥、食品、化工行業的常壓、微壓、水煎、溫浸、熱回流、強制循環、滲漉、芳香油提取及 有機溶煤的回收等多種工藝操作。大小錐型提取罐突出的特點是出渣非常方便，加熱效果好。罐體配備CIP清洗自動旋轉噴洗球，測溫孔、防爆視孔燈、視鏡、快開式投料口等，確保操作簡便，符合GMP標準。設備內筒體材質為進口SUS304，夾套采用全封閉硅酸鋁毯保溫，外筒體貼SUS304亞光薄鋼板飾面。設備成套供應包括：除沫器、冷凝器、冷卻器、油水分離器、過濾器、氣缸控制臺等附件。

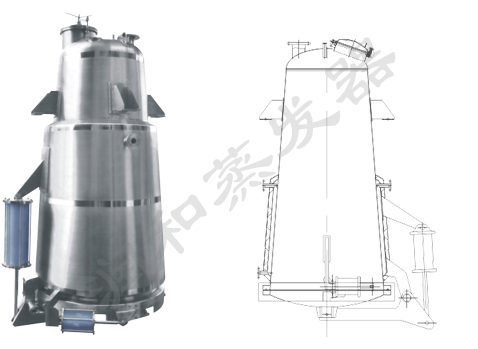

TQ-B(DTH)大小錐型提取罐
設備特點
本設備可用于中藥、食品、化工行業的常壓、微壓、水煎、溫浸、熱回流、強制循環、滲漉、芳香油提取及有機溶煤的回收等多種工藝操作。大小錐型提取罐突出的特點是出渣非常方便，加熱效果好。罐體配備CIP清洗自動旋轉噴洗球，測溫孔、防爆視孔燈、視鏡、快開式投料口等，確保操作簡便，符合GMP標準。設備內筒體材質為進口SUS304，夾套采用全封閉硅酸鋁毯保溫，外筒體貼SUS304亞光薄鋼板飾面。設備成套供應包括：除沫器、冷凝器、冷卻器、油水分離器、過濾器、氣缸控制臺等附件。

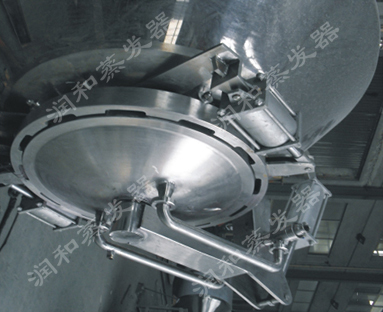

旋轉式出渣門
全自動開閉罐蓋：可以實現高溫高壓提取，轉環式可達到3Bar以上，給提取工藝提供了更多的選擇，也可以適應一些的工藝要求，可靠，具有充分的保障功能、無泄漏。

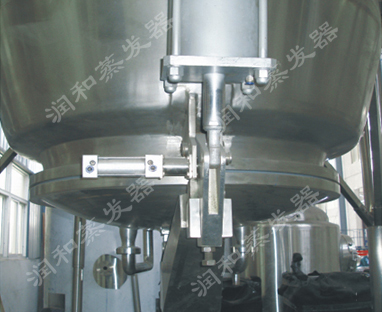

快開式出渣門
可自動開閉罐蓋，采用了氣缸控制，同時增設有保險裝置， 防止意外操作，系數較高。適合中小型出渣口使用。
大口徑出渣門
可全自動開閉罐蓋；可以實現高溫高壓提取，給提取工藝提供了更多的選擇，此出渣門適合大口徑倒錐型提取罐的出渣方式，系數高。技術參數
| 規格型號 | TQ-0.5 | TQ-1 | TQ-2 | TQ-3 | TQ-4 | TQ-6 | TQ-8 | TQ-10 |
| 容積(L) | 600 | 1200 | 2300 | 3200 | 4300 | 6300 | 8500 | 11000 |
| 罐內設計壓力(Mpa) | 0.09 | |||||||
| 夾層設計壓力(Mpa) | 0.3 | |||||||
| 加料口直徑 | 400 | 400 | 400 | 400 | 500 | 500 | 500 | 500 |
| 加熱面積(m2) | 2.4 | 3 | 4.7 | 6.8 | 8 | 10 | 12 | 12 |
| 冷凝面積(m2) | 3 | 4 | 5.4 | 8 | 10 | 10 | 15 | 18 |
| 冷卻面積(m2) | 1 | 1 | 1 | 1 | 1 | 2.2 | 2.2 | 3 |
| 過濾面積(rrfl | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.3 | 0.3 | 0.3 |
| 排渣門直徑 | 600 | 800 | 1000 | 1200 | 1200 | 1400 | 1500 | 1600 |
| 耗汽（kg/h) | 285 | 285 | 346 | 570 | 660 | 718 | 903 | 1140 |
| 耗水（T/h) | 2.1 | 2.1 | 2.5 | 4.2 | 4.5 | 5.5 | 6.7 | 6.7 |
| 加熱汽管口 (mm) | 32 | 32 | 32 | 40 | 40 | 50 | 50 | 50 |
| 排氣管口 (mm) | 100 | 100 | 100 | 125 | 125 | 150 | 150 | 150 |
| 冷卻水管口 (mm) | 40 | 40 | 40 | 50 | 50 | 50 | 65 | 70 |
| 電動機功率(KW) | 2.2 | 2.2 | 3 | 4 | 5.5 | 5.5 | 7.5 | 7.5 |
| 攪拌轉速(f/min) | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 36 |
